1.1、SKD11鋼材特性（工具鋼）
SKD11模具鋼
中文名;SKD11模具鋼
材料名稱：模具鋼材料
牌號：SKD11
材料標準：JISG4404：2000
1.2、SKD11鋼材特性（工具鋼）
SKD11模具鋼基本信息
材料熱處理硬度：HRC58-60SKD11是-種高碳高鉻合金工具鋼，熱處理后具有很高的硬度磨性，并具有淬透性強，尺寸穩定性好的特點，適宜制做高精度長壽命冷作模具及熱固成型塑料模具。
SKD11特性：具有良好的韌性與抗高溫疲勞性能能承受溫度聚變，適宜在高溫下長期工作具有良好的切削性能和拋光性能1.3、SKD11鋼材特性（工具鋼）
SKD11模具鋼用途介紹
厚度不大于6mm薄板材，高效落料模。沖載模及壓印模各種剪刀、鑲嵌刀片、木工刀片螺紋軋制模和耐磨滑塊冷鐓模具，熱固樹脂成型模，**量規等深拉成型、冷擠壓模具asp23模具鋼廠家。
SKD11使用方法（僅供參考)
1.“淬火+回火”狀態下使用
2.“淬火+冷處理+回火”狀態下使用（適于高精度與尺寸穩定要求）
3.“淬火+回火+氮化處理”狀態下使用（適于表面高硬度要求）
4.深冷處理為獲得*高硬度和尺寸穩定性，模具在淬火后立即深冷-70至-80℃，保持3-4小時，然后再回火處理，經深冷處理的工具或模具硬度比常規熱處理硬度高1-3HRC。形狀復雜和尺寸變化較大的零件，深冷處理有產生開裂的危險。
5.氮化處理模具或工件氮化處理后，表面形成一層具有很高硬度和一定耐蝕性的硬化組織。
6.在525℃氮化的處理，工件表面硬度約為1250HV，氮化時間對滲層影響如下表所示。氮化時間（小時）滲氮層深度mm0.250.300.35
7.在570℃軟氮化處理，工件表層硬度約為950HV。通常軟氮化處理2小時，硬化層深度可達到10-20um.磨削加工模坯或工作在低溫回火狀態，磨削容易產生磨削開裂。為防止裂紋發生應采取小的磨削進給量多次磨削，同時輔加良好的水冷條件。
線切割加工形狀復雜或尺寸較大的模具，*終成行采用線切割加工時，通常會遇到開裂現象發生。
為防止開裂，建議采用氣淬及高溫回火處理，以降低熱處理應力，或?qū)δＥ哌M行腔預加工處理。
1.4、SKD11鋼材特性（工具鋼）
SKD11模具鋼材料特性
SKD11為日本JIS標準牌號,是耐磨韌性通冷作模具鋼、碳鉻合金工具鋼和真空脫精煉鋼,鋼質純凈,具有淬透性好、淬變形量的良好淬性。該鋼經球化退軟化處理,可加性良好,碳化物顆粒細均勻,須擔淬開裂強化元素鉬、釩的持殊加。硬度、耐磨共晶碳化物均勻,韌性,不易開裂,淬后硬度>62HRC。
在525℃氮化處理,時間為20h/30h/60h,氨化層深度0.25mm/0.30mm/0.35mm,件表硬度1250HV;在570℃氮化處理時間為2h.氮化層深度1020μm,件表硬度950HV[1]
1.5、SKD11鋼材特性（工具鋼）
SKD11模具鋼對應牌號
中國GB標準牌號Cr12MoV、中國臺灣cNS標準牌號SKD11、德國DlN標準材料編號1.26o1、德國DIN標準牌號x165CrM0v12、本Jis標準牌號sKD11、韓國Ks標準牌號sTD11、意利UN1標準牌號x165CrM0W12KU、瑞典SS標準牌號2310、西班UNE標準牌號X160CrM0V12、美國AISi/sAE標準牌號D3、俄羅斯roCT標準牌號x12M。
1.6、SKD11鋼材特性（工具鋼）
SKD11模具鋼化學成份
C1.40-1.60
硅Si0.40
錳Mn0.50
鉻Cr11.00-13.00
鉬Mo0.80-1.20
釩V0.30
1.7、SKD11鋼材特性（工具鋼）
SKD11模具鋼熱處理
淬火：先預熱700～750℃，再加熱至1000～1050℃在靜止空氣中冷卻，如鋼具厚度在6寸以上者加熱至980～1030℃在油中淬硬更佳?；鼗穑杭訜嶂?50～200℃，在此溫度中停留，然后在靜止空氣中冷卻。硬度：HRC61以上。退火：加熱至800～850℃，在此溫度停留1～3小時，在爐中任其漸冷。鍛制：900～1050℃。
1.8、SKD11鋼材特性（工具鋼）
SKD11模具鋼應用
2.順送模具的模板，脫料板。
3.成形模具的零件等等。
2.1、DC53鋼材特性（工具鋼）
DC53是日本大同特殊鋼對SKD11進行改良的新型冷作模具鋼，其技術規范載于日本工業標準（JIS）G4404。它克服了SKD11高溫回火硬度和韌性不足的弱點，將在通用及精密模具領域全面取代SKD11的高強韌性通用冷作模具鋼。
中文名DC53
用途沖裁模具、冷作成型模具
技術規范日本工業標準（JIS）G4404
實用特性在線切割加工上之優點
2.2、DC53鋼材特性（工具鋼）
DC53簡介
在熱處理適當?shù)那闆r下強度、韌性都很**，高溫回火硬度可達到6263HRC。
DC53的韌性在冷作模具鋼中較為突出，用DC53制造的工具很少出現裂紋和開裂，大大提高了使用壽命。
線切割加工后的殘余應力，經高溫回火減少了殘余應力。因此，大型模具和要求精密之模具在線切割加工后的裂紋和變形得到抑制。
實用特性:
在線切割加工上之優點
2.3、DC53鋼材特性（工具鋼）
DC53用途
1.沖裁模具、冷作成型模具、冷拉模具
2.成型軋輥、沖頭
●精密沖壓模。
●線切割加工的精密沖裁模及各種用途沖壓模。
●難加工材料的塑性變形用工具。
●冷鍛、深拉和搓絲用模。
●高速沖裁沖頭、不銹鋼板沖頭。
●出廠狀態:HB255
2.4、DC53鋼材特性（工具鋼）
DC53化學成分
碳C：1.00
硅Si：0.91
錳Mn：0.32
鉻Cr：8.00
鉬Mo：2.00
釩V：0.28
磷p：0.007
2.5、DC53鋼材特性（工具鋼）
DC53主要特性
(1)被切削性，被研磨性良好。被切削性，被研磨性皆比SKD11**，所以加工工具壽命較長，加工工時數較省。
(2)在熱處理上之優點淬火硬化能比SKD11高，所以可改善真空熱處理時硬度不足之缺陷。
(3)在線切割加工上之優點藉高溫回火可減輕殘留應力及消除殘留沃斯田鐵，能防止線切割加工產生龜裂、變形之困擾。
(4)在表面硬化處理上之優點表面硬化處理后表面硬度比SKD11高，因此可提高模具性能。
(5)在修補焊接作業上之優點由于預熱及后熱溫度均比SKD11低，所以修補焊接作業較簡便。特點：通用冷作模具鋼,高硬度,高韌性DC53模具鋼
2.6、DC53鋼材特性（工具鋼）
DC53主要用途
3.1、SKH9鋼材特性（高速鋼）
SKH9鋼材
SKH9鋼材是在世界上用量很多，代替于W型高速度工具鋼SKH2炭化物組織細微，整齊，分布良好。而且組織均勻。所以耐磨性和革性方面比較均衡。特別因為僅是炭含量上的增加或減少，因此不損壞高溫特性，可連續且大幅度改變鋼材性質。需要革性時低炭素鋼種適用asp23模具鋼廠家，對硬度、耐磨性有要求的情況下適合選用高炭素鋼鐘。富有熱作、冷作可塑性，被削性和研磨性也良好。
3.2、SKH9鋼材特性（高速鋼）
SKH9鋼材化學成份（%）：
碳：0.8-0.9
硅：≤0.45
鉻：3.8-4.5
錳：≤0.45
鉬：4.5-5.5
釩：1.6-2.2
鎢：5.5-6.7
磷：0.03
硫：0.01
3.3、SKH9鋼材特性（高速鋼）
SKH9鋼材詳細資料
鍛造：1.100～900℃
退火：加熱至800-850℃，在此溫度中停留二～四小時，在爐中任其漸冷。
淬火：先預加熱至550-600℃，次加熱至950℃，再加熱至a：1，220～1250℃；b：1，200℃～1230℃。在油中淬硬，但油溫必須先保濕40-60℃（a.一般工具；b.形式復雜式需要韌性之工具）
回火：加熱至550-570℃，在此溫度中停留，然后在靜止空氣中冷卻，回火必須重復二次
硬度：HRC63℃以上。
4.1、ASP23鋼材特性（粉末鋼）
ASP-23模具鋼簡介
ASP23是鉻鉬釩粉末高速鋼
鋼材特性︰ASP23是鉻鉬釩粉末鋼，其特點如下：
·高耐磨性（抗磨粒磨損）
·高抗壓強度
·非常好的淬透性
·熱處理的尺寸穩定性好
·抗回火軟化性好
模具的壽命：
·在不同的用途上使用正確的硬度
·高耐磨性
·高韌性、以避免因崩角或破裂，造成模具早期失效
具有高耐磨性的材料，常常帶有韌性低的問題，因此很多例子顯示，同時具備高耐磨性及韌性，對模具壽命是*重要的。
ASP23是使用粉末冶金制造的工具鋼，結合***的耐磨性和韌性
4.2、ASP23鋼材特性（粉末鋼）
ASP23模具鋼ASP23化學成份
ASP23化學成份：
碳(C)1.28
鉻(Cr)4.2
鎢（W）6.4
鉬(Mo)5.0
釩(V)3.1
4.3、ASP23鋼材特性（粉末鋼）
?、倌＞叩膲勖?/p>
在不同的用途上使用正確的硬度高耐磨性高韌性，以避免因崩角或破裂，造成模具早期失效。
具有高耐磨性的材料，往往帶有韌性低的問題，因此很多例子顯示，同時具備高耐磨性及韌性，對模具壽命是很重要的。
ASP-23是使用粉末冶金制造的工具鋼，結合***的耐磨損性和韌性。
?、谀＞咧圃?/p>
機械加工性熱處理研磨熱處理尺寸穩定性表面處理
高合金工具鋼的加工和熱處理，通常都比低合金工具鋼更困難，因此模具的制造費用也較高。而粉末冶金制造的ASP-23，其機械加工性，比一般傳統方法制造的高合金工具鋼還好，熱處理的尺寸穩定性也比較好，而且容易預測。更由于其高硬度，高韌性及高溫回火的特性，特別適合表面處理，如PVD鍍鈦。
?、艫SP-23的特性
高耐性（抗磨粒磨損）高抗壓強度非常好的淬透性韌性好熱處理的尺寸穩定性好抗回火軟化性好
4.4、ASP23鋼材特性（粉末鋼）
ASP23模具鋼ASP-23用途
4.5、ASP23鋼材特性（粉末鋼）
ASP23模具鋼ASP-23熱處理
在保護氣氛下，加熱至850C-900C，均溫后，再以每小時10C爐冷至700C然后在放空冷。
模具經過粗加工后，應加熱至600C-700C，均溫后，保溫兩個小時，緩慢冷卻到500C，再放空冷。
預熱溫度：450C-500C及850C-900C
奧氏體化溫度：根據下圖所需硬度選擇1050C-1180C
ASP23模具在淬火過程中，必須保護，以避免氧化及脫碳
在560C經三次回火，每次保溫一小時后的硬度。
下圖為在真空爐，保護性氣體爐，流動粒子爐中，均溫后所建議的保溫時間。
注意：保溫時間模具在加熱到奧氏體化溫度熱透后所再需要的保溫時間
下圖為在鹽浴爐中，經450C及850C兩階段預熱后，再淬火槽內，所需要的總保溫時間。
在真空爐中，以高速及足夠正壓（2-5bar）的氣體冷卻在鹽浴爐或流動粒子爐中，550C等溫（分級）淬火高速惰性氣體
注意1：模具淬火，必須連續冷卻至大約50C，然后立即回火
注意2：當模具需要*佳韌性時，請使用分級淬火或高壓氣體冷卻
用于冷作工模具用途，不論使用何種奧氏體化溫度，均需以560C回火，且回火三次，每次回火保溫至少一小時，每次回火后必須冷卻到室溫，三次回火后的殘余奧氏體量低于1%
淬火后和回火后的尺寸改變
熱處理：奧氏體化溫度在1050C-1130C之間，然后在560C回火三次，每次保溫一小時。
試片大小：80x80x80毫米和100x100x25毫米
尺寸改變：長度，寬度及厚度增大+0.03%-0.13%
4.6、ASP23鋼材特性（粉末鋼）
ASP23模具鋼深冷處理
模具如需保持*穩定的尺寸，可依以下方法做深冷處理
淬火后必須立即冷至-7080之間，保持1-3小時，然后在回火，深冷處理后，硬度將增加約1HRC。避免形狀復雜模具采用，以免增加破裂危險。
抗高溫回火軟化性
硬度隨在不同工作溫度下的保持時間而改變
奧氏體化溫度：1050C-1130C
回火溫度：560C回火三次，每次保溫一小時
奧氏體化溫度：1180C
回火溫度：560C回火三次，每次保溫小時
4.7、ASP23鋼材特性（粉末鋼）
ASP23模具鋼氮化處理
建議在特殊的鹽浴爐中，做短時間的處理，以產生2-20微米的擴散層，可以降低工具表面的摩擦。
1、PVD
物理蒸餾（PhysicalVapourDeposition）在200℃-500℃工作溫度下，被覆高耐磨鍍膜，ASP-23在560℃高溫回火，因此在鍍膜時沒有尺寸改變的危險。
2、CVD
化學蒸餾（ChemicalVapourDeposition）在1000℃左右的高溫下，被覆高耐磨鍍膜，鍍膜完成后，模具必須在真空爐內做淬火及回火處理。

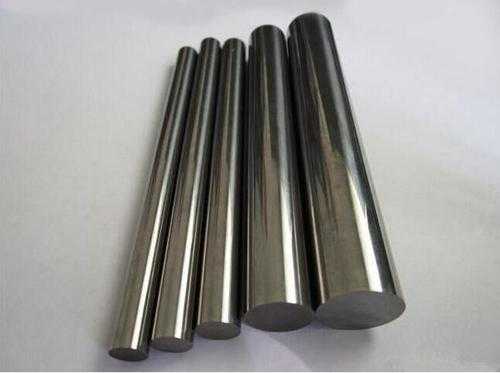

5.1、YG20硬質合金鋼材特性
碳化二鎢WC:80%,鈷CO:20%
密度g/cm3
13.4-13.80
5.2、YG20硬質合金鋼材特性
YG20基本介紹
YG20化學成分：WC:80%,CO:20%
YG20平均顆粒：1.8
YG20密度g/cm313.4-13.80
YG20抗彎強度：≈3100
YG20硬度：85-87HRA
5.3、YG20硬質合金鋼材特性
YG20用途
5.4、YG20硬質合金鋼材特性
YG20性能特點
硬質合金焊接刀片
硬度高（86～93HRA，相當于69～81HRC）；
熱硬性好（可達900～1000℃，保持60HRC）；
耐磨性好。
硬質合金刀具比高速鋼切削速度高4～7倍，刀具壽命高5～80倍。制造模具、量具，壽命比合金工具鋼高20～150倍。可切削50HRC左右的硬質材料。
但硬質合金脆性大，不能進行切削加工，難以制成形狀復雜的整體刀具，因而常制成不同形狀的刀片，采用焊接、粘接、機械夾持等方法安裝在刀體或模具體上使用。
